Kondensatschacht für Biogas und Faulgas
Ein Kondensatschacht dient dazu, die Feuchtigkeit im erzeugten Biogas oder Faulgas abzuleiten. Ein weiterer Anwendungsbereich ist im Supermakt.
für Biogasanlagen, Kläranlagen
Die Kondensatschächte können für Biogasanlagen, Kläranlagen, Deponien eingesetzt werden.
Mögliche Elemente des Schachtes
- Beschichtung oder Auskleidung
- Wärmetauscher
- Zyklonabscheider
- Gaskühlung
- Kondensatpumpe oder Saugrohr
- Entlüftung mit Rohrventilator
Einfachste Ausführung
Dieser Schacht ist eine sehr einfache und unkomplizierte Ausführung um auf Transportstrecken sicherzustellen, daß nicht doch evtl. Kondensat den Tiefpunkt der Gasleitung verstopft.
Die Wasservorlage muss laut Technischer Information 4 Sicherheitsregeln für Biogasanlage der Landwirtschaftliche Berufsgenossenschaft fünffach von dem Ansprechdruck der Sicherheitsventile sein. Bei großen Über- bzw. Unterdrücken müsste der Schacht entsprechend tief werden. Dann ist das „pragmatisches System“ günstiger.
„pragmatisches System“
Dieser Schacht ist besonders geeignet um auf dem Gelände der Biogas- oder Kläranlage dem Gas Kondensatfeuchtigkeit zu entziehen. Im Vergleich zu den offenen Systemen kann die Gasleitung mit höheren Drücken gefahren werden.
Eine Wasservorlage als Verschlußelement ist nicht erforderlich. Der Verschluß der Gasleitung wird von dem Kondensatableiter übernommen. Eine kleine Wasservorlage, z.B. 50 cm, ist erforderlich um optisch vor dem Einstieg die Dichtigkeit des Systems zu kontrollieren.
Bei ca. 0,1 bar Überdruck können ca. 50 kg/h Kondensat abgeleitet werden.
Die weiteren Element können natürlich kombiniert werden. Der Wartungsaufwand ist gering. Durch eine eingebaute Kondensatpumpe im Schacht können Anlagenelemente komplett automatisch arbeiten. Sicherheitskontrollen sind entsprechend den Arbeitsanweisungen zu tätigen.
Kondensatableiter – Youtube Video
(Es handelt sich um einen Link zu Youtube.)
In dem Youtube-Video wird die Funktionsweise eines Kondensatableiter erklärt.
Ausführung Biogas – Kondensatschacht
Grundkörper aus Beton Durchmesser 1.000 mm bis 1.500 mm innen
Höhe individuell möglich mit ausgekleideten Öffnungen für die Gasdruckleitung und einen Druckabgang für das gepumpte Kondenswasser Pumpe mit zwei Schaltglocken Belüftung mittels Edelstahlrohr
Beschichtungssysteme:
Mit einer zwei komponentigen Beschichtung:
Mit einer Auskleidung aus PE/PP Platten: Diese widersteht dem Angriff aus Gärsaft und mechanischen Angriff. Eine weitere Wartung ist nicht erforderlich. Um die Funktionsfähigkeit zu gewährleisten ist eine gelegentliche Reinigung von Feststoffen erforderlich.
Kondensatsammler zur Tiefpunktentleerung
von Leitungen zu Satelliten BHKW
Beim Einsatz von Satelliten-BHKWs entstehen in der Gastransportleitung Tiefpunkte. Diese können sich mit Kondensat verschließen. Wenn Tiefpunkte in einer Leitung sind oder eine Trocknung vorgeschaltet ist, ist nicht mit viel Kondensat zu rechnen.
Für diesen Einsatzzweck sind Kondensatsammler geeignet. Sie können entweder im Erdeinbau oder im Schacht in die Biogasleitung geschweißt werden. Das Formteil hat ein Stauvolumen von 1,5 ltr. Durch ein zusätzliches seitliches Rohr ist eine Erhöhung des Stauraum möglich.
Material: PE 100 – SDR17/11 Saugrohr d 32 mm Abnahmezeugnis 3.1B DVGW geprüft
Wie kann ein Muster der Betriebsanweisung erhalten?
Bei jeder Anlage ist eine individuelle Gefährungsbeurteilung und Betriebsanweisung zu erstellen. Als Arbeitsgrundlage kann die Technische Information 4 „Sicherheitsregeln für Biogasanlagen“ der Landwirtschaftliche Berufsgenossenschaft genutzt werden.
Kondensatsammelschacht für Supermärkte

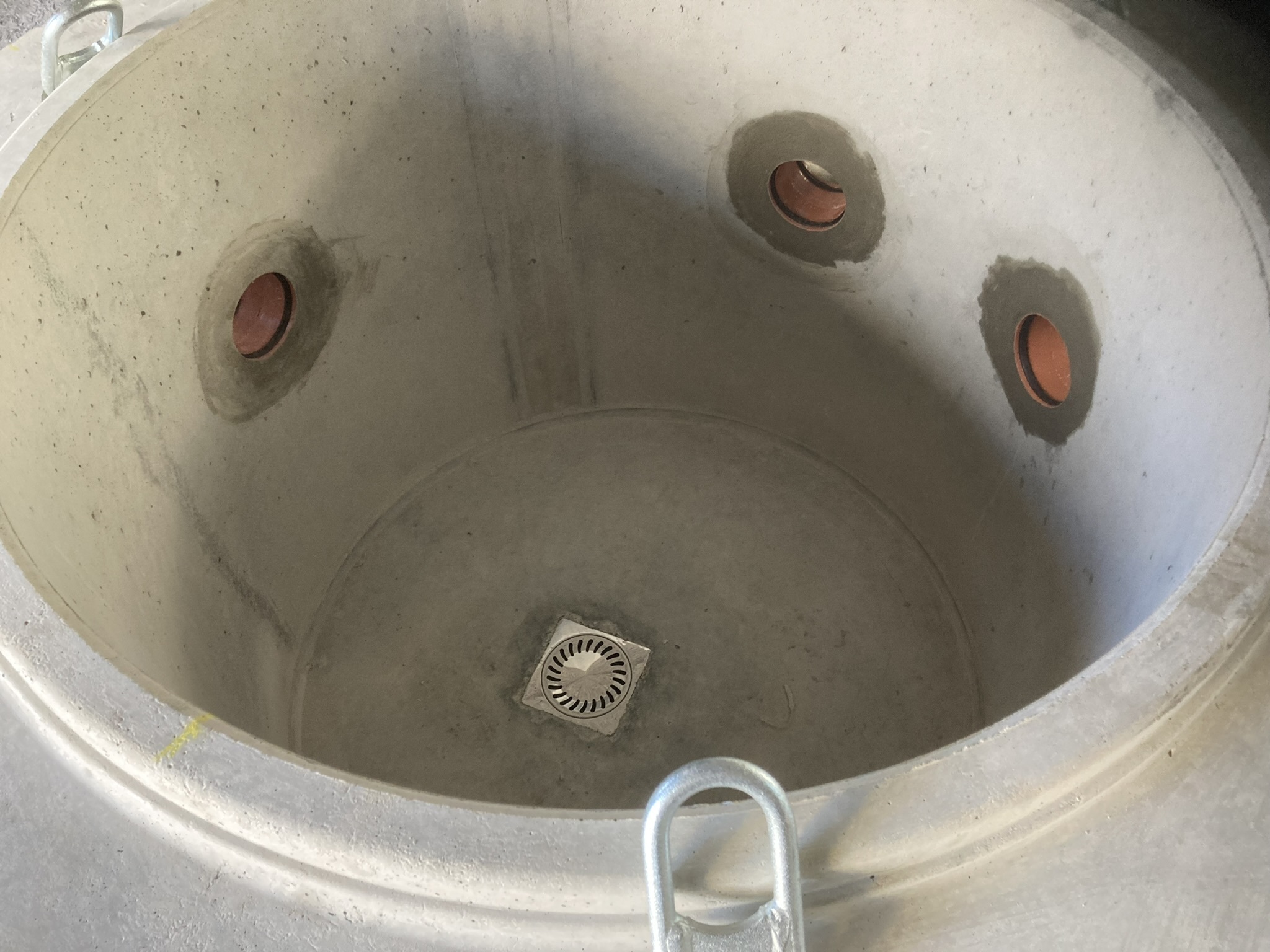

Um das Kondensat aus den Kühlgeräten in Supermärkten abzuführen, ist ein Kondensatsammelschacht erforderlich.
Diese verschließt mittels Siphons die Zuläufe als Geruchssperre. Über den Bodenablauf wird in den Schmutzwasserkanal entwässert. Auch dieser hat einen Geruchsverschluss.
Wir können die Schächte individuell herstellen. Es können an den Kondensatsammelschacht auch mehrere Zuläufe angeschlossen werden.
